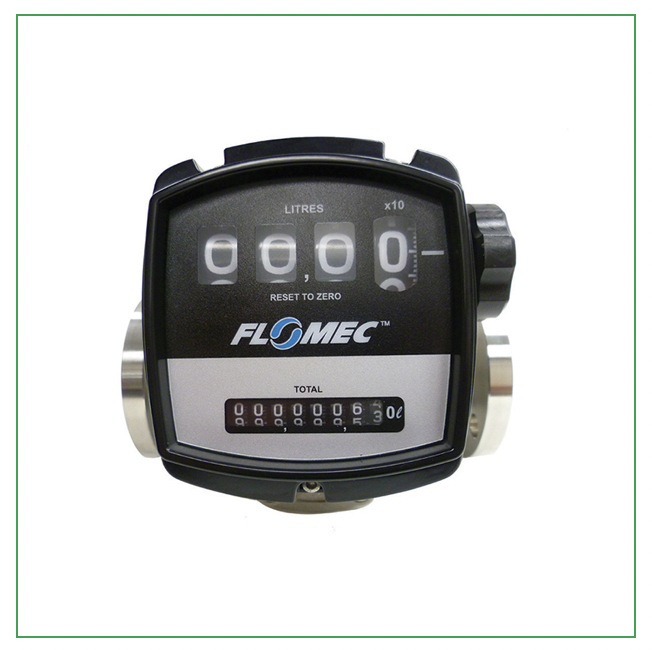

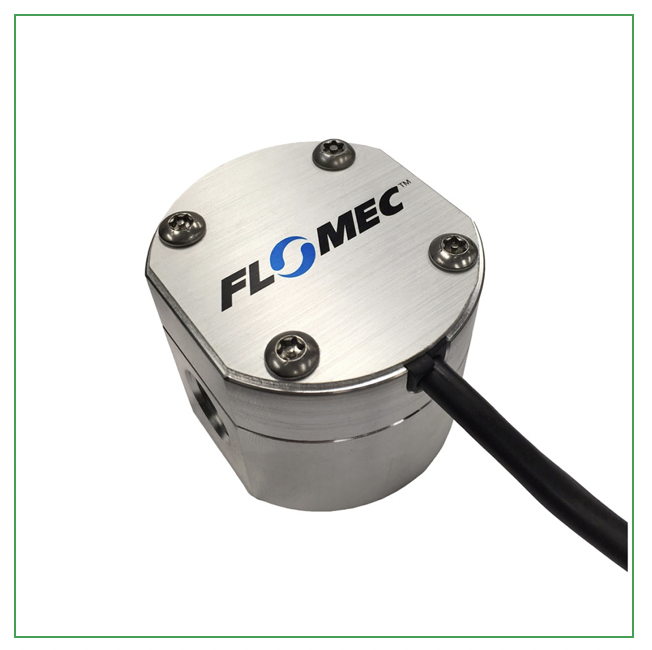

Oval Dişli Debimetreler

Oval dişli sayaçları, son derece hassas mekanik akış sayaçlarıdır. Dayanıklı ölçüm prensibi, çeşitli temiz düşük ve yüksek viskoziteli sıvıların akışını ölçebilir. Paslanmaz çelik ve plastik versiyonlar, su bazlı sıvılar ve kimyasalların yanı sıra katkı maddeleri, boyalar, vernikler veya yapıştırıcıların ölçümü için uygundur. Alüminyum sayaçlar, yakıtlar, kalorifer yakıtı, mineral yağlar, hidrolik yağlar, solventler, fren sıvıları, soğutucular, dişli yağları ve yağlama sıvıları ve daha fazlasının ölçümü için uygundur.

Özellikler

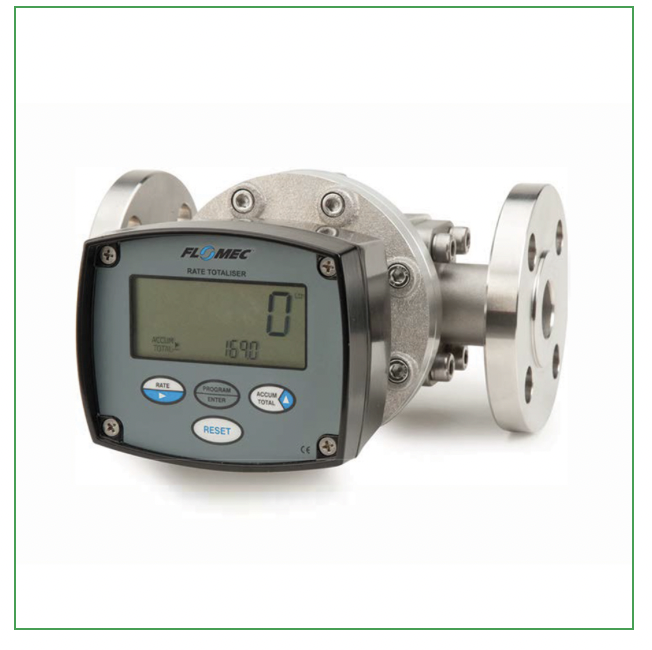

DN6 (1/8″)’den DN100 (4″)’ye kadar sayaç boyutları, dişli bağlantı, DIN ve ANSI flanşlar mevcuttur.
Debi aralığı: 0,017 litre/dakikadan 2500 litre/dakikaya kadar
Ölçüm hassasiyeti: ölçülen değerin ± %0,5’i kadar

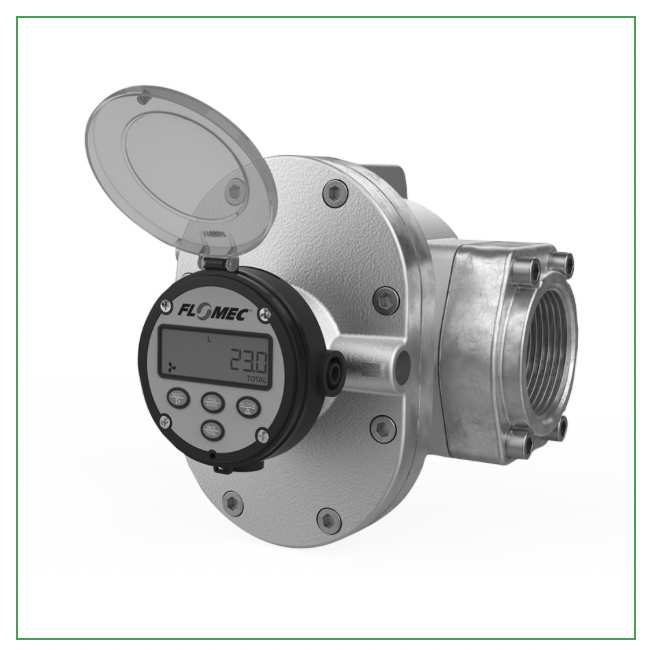

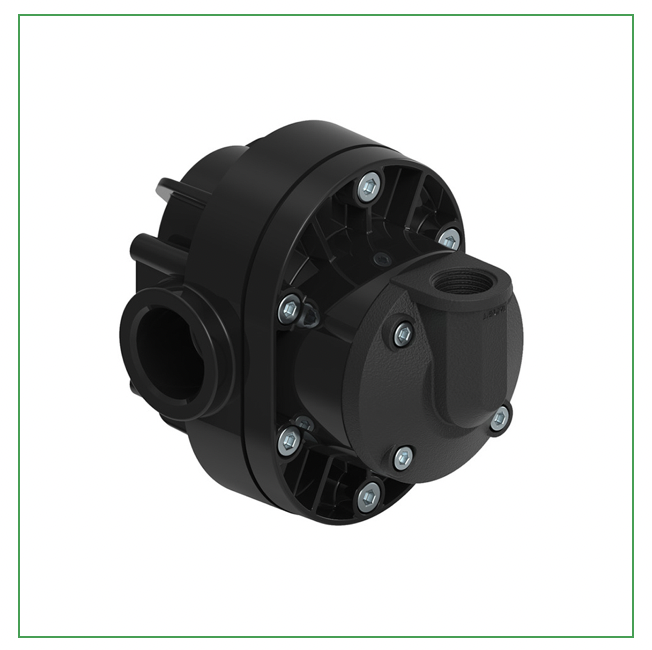

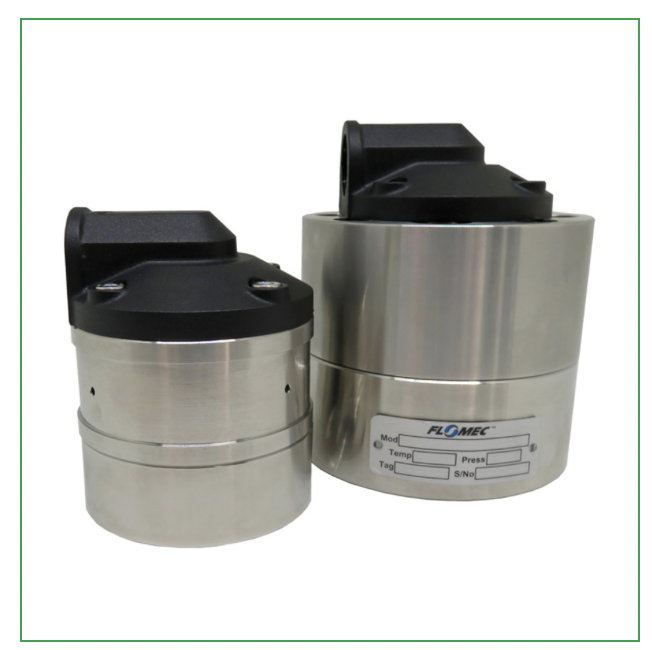

Sayaç malzemeleri: Alüminyum, Paslanmaz Çelik, PPS ve PVC

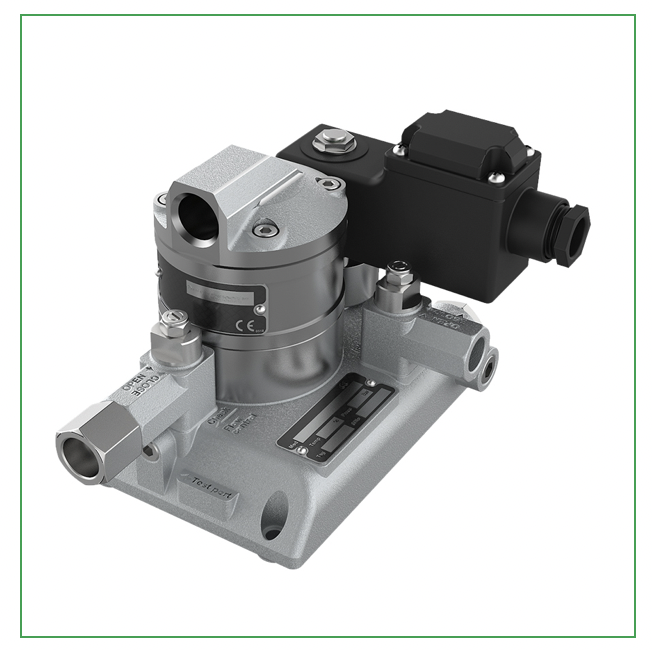

400 bar’a kadar yüksek basınç versiyonları mevcut
500.000 mPas’a kadar düşük ve yüksek viskoziteli ortamların ölçümü için uygun

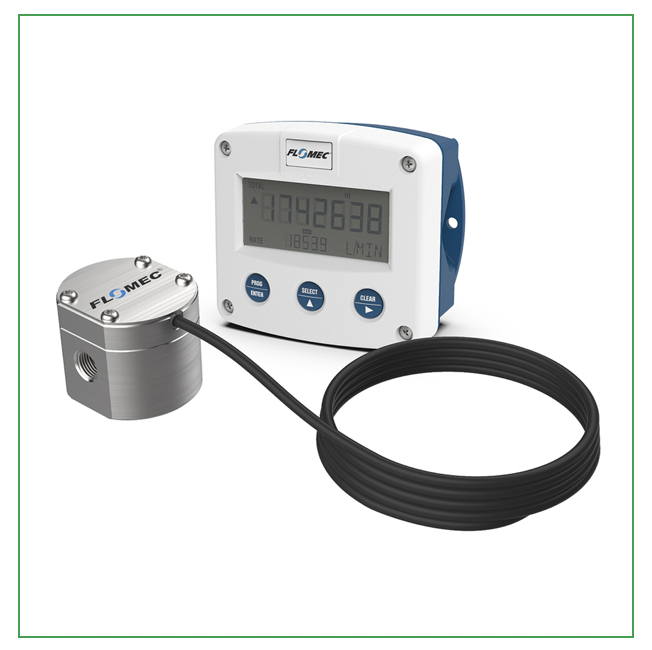

Fluidwell ve STIX Debi Ölçüm Teknolojisi elektroniklerine bağlanabilir
ATEX & IECEx ve Intrinsically Safe (IS) alanlarında kullanım için sayaç versiyonları (uygun kontrol ile)

Nasıl Çalışır?

Oval dişli sayaçları / oval dişli akış sayaçları doğrudan hacim sayaçlarıdır. Ölçüm elemanı, dişli iki oval dişliden oluşur. Bu dişliler sayesinde, her oval dişlinin dönüşüyle belirli bir miktar sıvı akış ölçer üzerinden taşınır. Her dönüşte, oval dişliler dört kısmi hacim taşır (oval dişli ve ölçüm odası arasında sınırlanmış). Dönüş sayısı, akan hacmin kesin bir ölçüsüdür. Ölçüm için, oval dişli çarkların döner hareketi mıknatıslar aracılığıyla bir darbe jeneratörüne veya bir ekrana iletilir.
